導光板 LEDモジュールラインナップ

導光板対応LEDモジュール(弊社標準タイプ) ※その他 中間色も対応可能

LED BARタイプ

(色温度) (長さ) (消費電力) (LED寿命)
3000K 300㎜ 7.2W±10% 40,000Hr
ハイパワー4000K 396㎜ 約11.4W±10% 40,000Hr
ハイパワー5000K 396㎜ 約11.4W±10% 40,000Hr
ハイパワー6500K 396㎜ 約11.4W±10% 40,000Hr

※別途、ACアダプター及び電源が必要です。(別売り)
※その他、2500K、2700K、3000K、3500K、4000K、4500K、5000K、5700K、6500K 対応可能。

フレキシブルタイプ

(色温度) (長さ) (消費電力) (LED寿命)
3000K 300㎜ 7.2W±10% 40,000Hr
5500K 300㎜ 7.2W±10% 40,000Hr

※別途、ACアダプター及び電源が必要です。(別売り)
※電球色→昼白色 調光調色タイプ(フレキシブル)対応可能。

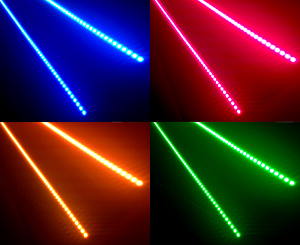

フルカラーLED BAR

(色温度) (長さ) (消費電力) (LED寿命)
RGB 300㎜ 8.7W
(白色発光時)
20,000Hr

※フルカラーLED BARは別途、専用コントローラーが必要です。(別売り)
※別途、ACアダプター及び電源が必要です。(別売り)

各LEDモジュールのスペック

  LEDBAR LEDフレキシブル フルカラーLEDBAR
色温度 3000K ハイパワー
4000K
ハイパワー
5000K
ハイパワー
6500K
3000K 5500K -
LED Maker SamsungLED LG SamsungLED 日亜化学製 NSSM065
BAR
構成
4.5㎜ 6㎜ 7㎜ 5㎜
長さ 300㎜ 396㎜ 300㎜ 300㎜
BAR厚み 2.4㎜ 2.4㎜ 2.5㎜
ピッチ 60㎜ 66㎜ - -
LED数量 35ea 35ea 36ea
BAR
電気
仕様
電圧 DC24V DC12V
DC24V
DC24V
電流 300mA±10% 300mA±10% 0.36A(白色発光時)
消費電力 7.2W
±10%
約11.4W
±10%
7.2W
±10%
8.7W
(白色発光時)
使用・保管温度  -20℃~40℃ -
LED 寿命 40,000Hr 20,000Hr
備考 - 最大連結2本

LED・トランス電源は消耗品です。
経年劣化したり、はんだ不良(劣化)の
LED・トランス電源は、他メーカーの製品
でも当社で交換・メンテナンス致します。

お気軽に御相談下さい サンプル(試作品)や特注品1個~大量ロットまで対応いたします。
